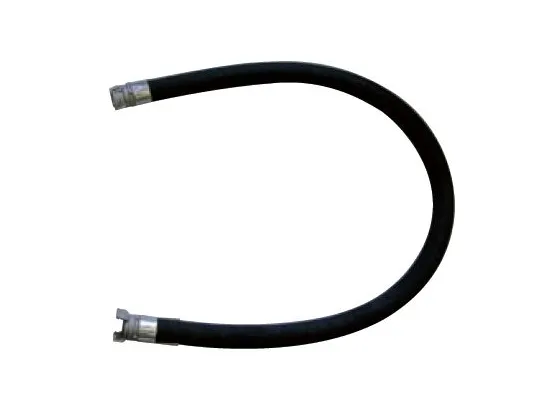

Tuyau d’aspiration et de refoulement DN70 et DN110 pour véhicules et motopompes incendie

Le tuyau d’aspiration et de refoulement semi-rigide est conçu pour l’alimentation des pompes incendie en eau. Il permet l’aspiration en milieu naturel (cours d’eau, plan d’eau, réserve incendie, bâche) ainsi que le transfert d’eau sous pression jusqu’à 5 bar. Sa structure armée de spirales acier l’empêche de s’écraser lorsque la pompe crée la dépression nécessaire à l’aspiration. Il est spécialement conçu pour les véhicules de lutte contre l’incendie et les motopompes.

Livré équipé de raccords symétriques, il se connecte directement aux pompes et aux accessoires d’aspiration du parc incendie français.

Un tuyau conforme à la norme NF EN ISO 14557

Le tuyau est conforme à la norme NF EN ISO 14557 (tuyaux d’incendie, tuyaux et flexibles d’aspiration en caoutchouc et en plastique), type A. Cette norme définit les exigences de construction, de résistance à la pression, de tenue au vide et de flexibilité des tuyaux d’aspiration utilisés par les services d’incendie.

Le coefficient de sécurité de 3:1 garantit une pression d’éclatement au moins trois fois supérieure à la pression de service de 5 bar (75 psi). Le tuyau dispose ainsi d’une large marge de sécurité en refoulement comme en phase d’amorçage.

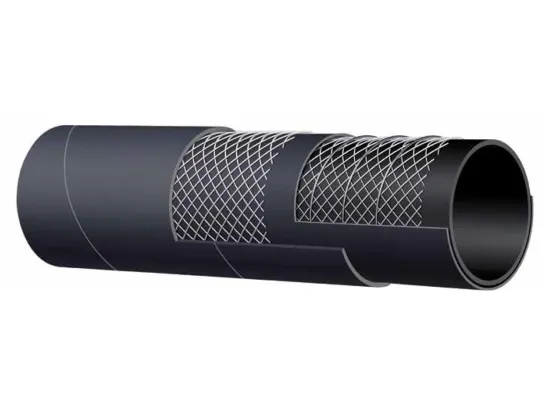

Une construction pensée pour l’intervention

• Tube intérieur : élastomère synthétique noir, pour un bon écoulement de l’eau.
• Armature : nappes textiles haute ténacité avec spirales acier noyées. Les spirales maintiennent la section du tuyau sous dépression et évitent le collapsus en aspiration.
• Revêtement extérieur : élastomère synthétique noir résistant à l’abrasion et à l’ozone, adapté aux frottements sur le sol, les berges et les carrosseries.
• Plage de températures d’utilisation : de -30 °C à +80 °C, pour un usage toute l’année, y compris en conditions hivernales.

DN70 ou DN110 : quel diamètre choisir ?

Le DN70 convient aux motopompes et aux pompes de débit modéré. Sa longueur de 4 m facilite l’accès au point d’eau depuis la berge ou le bord d’une réserve.

Le DN110 offre une section de passage plus importante. Il limite les pertes de charge à l’aspiration et convient aux pompes de véhicules qui exigent un débit élevé. Le format de 2 m se couple facilement pour atteindre la longueur nécessaire.

Le diamètre doit correspondre à l’orifice d’aspiration de la pompe. Un tuyau sous-dimensionné réduit le débit disponible et peut provoquer de la cavitation.

Pour qui ?

• Services départementaux d’incendie et de secours (SDIS) et centres d’incendie et de secours : dotation et renouvellement des lots d’aspiration des engins.
• Communes et syndicats intercommunaux : équipement des motopompes communales et des moyens de défense extérieure contre l’incendie.
• Sites industriels : équipes de seconde intervention et moyens de pompage sur réserve d’eau.
• Associations de protection civile : motopompes pour les opérations d’épuisement lors d’inondations.
• Centres de formation incendie : manœuvres d’établissement en aspiration.

Conseils d’utilisation

• Équiper l’extrémité immergée d’une crépine pour empêcher l’aspiration de débris.
• Vérifier la présence et l’état des joints des raccords avant chaque raccordement, car une prise d’air empêche l’amorçage.
• Maintenir la crépine immergée et éloignée du fond pour éviter l’aspiration de vase.
• Limiter la hauteur d’aspiration : au-delà de 7 à 8 m entre le plan d’eau et la pompe, l’aspiration devient impossible quel que soit le tuyau.
• Éviter les coudes serrés qui augmentent les pertes de charge.

Entretien et stockage

Après usage, rincez le tuyau à l’eau claire, en particulier après une aspiration en eau chargée ou salée. Laissez-le égoutter et sécher avant de le ranger. Stockez-le à plat ou sur son support, à l’abri du rayonnement solaire direct et des sources de chaleur. Contrôlez régulièrement l’absence de coupure, de déformation de la spirale ou de décollement du revêtement, ainsi que le bon verrouillage des raccords.

Commandez en toute simplicité

• Prix dégressifs selon les quantités, pour l’équipement de plusieurs engins ou motopompes.
• Paiement administratif accepté pour les collectivités et établissements publics, avec dépôt des factures sur Chorus Pro.
• Devis sur demande pour les dotations importantes ou les commandes groupées.
• Fiche technique téléchargeable pour la constitution de vos dossiers d’achat.
